Ako správne nainštalovať nopovú fóliu

Nopová fólia, ľudovo „nopovka”, je pevná fólia s výstupkami v tvare kužeľov – tzv. nopov. Najčastejšie sa používa pri sanácii vlhkého muriva, pri ochrane muriva pod úrovňou terénu alebo pri realizácii zelenej strechy. V tomto článku sa dozviete, aké sú druhy nopovej fólie, ako ju správne vybrať a nainštalovať a akých chýb sa pri montáži vyvarovať.

Druhy nopových fólií podľa spôsobu použitia

Nopové fólie sa líšia veľkosťou nopov, môžu byť s nakašírovanou textíliou alebo so sklovláknitou textilnou mriežkou alebo perlinkou. Rôzne druhy nopových fólií majú odlišné funkcie.

Nopové fólie bez perforácie

Tento typ nopoviek patrí medzi tie najpoužívanejšie. Najčastejšie sa nopové fólie bez perforácie používajú pri zatepľovaní sokla a suterénneho muriva. Chráni tepelnú izoláciu pred mechanickým poškodením. Ich hlavnou funkciou je zabránenie prestupu vlhkosti do stavebnej konštrukcie a vytvorenie mikroventilácie medzi murivom a zeminou. Nopy v tomto prípade inštalujte smerom k stene, čím vznikne prevetrávaná medzera.

Na tento účel vám odporúčame fólie:

  • Linop 08-D 400 s gramážou 400 g/m2 a výškou nopu 8 mm,

  • Linop 08-D 500 s gramážou 500 g/m2 pri požiadavke na vyššiu pevnosť a únosnosť,

  • Pre sanáciu historických budov, kde je potrebná väčšia vetraná medzera k odvedeniu vlhkosti z muriva, doporučujeme použiť nopovú fóliu s výškou nopu 20 mm Linop 20-V 800.

V niektorých prípadoch slúži nopová fólia aj ako ochrana hydroizolácie. Pokiaľ nie je hydroizolácia z asfaltového pásu krytá tepelnou izoláciou z extrudovaného polystyrénu, je nutné nopy inštalovať smerom od steny. V opačnom prípade sa nopy môžu pretlačiť do asfaltového pásu a poškodiť ho.

Nopové fólie s perforáciou

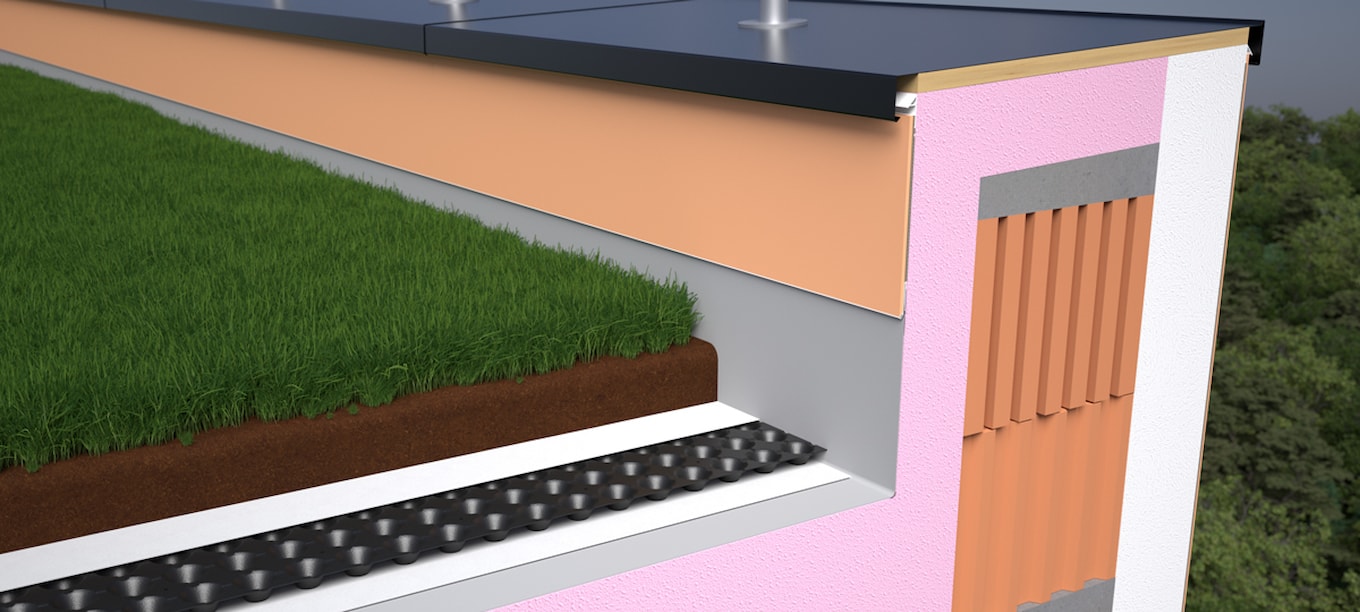

Nopové fólie s perforáciou sa používajú najmä pri skladbe zelených striech, kde regulujú množstvo vody. Perforácia nopovej fólie zaisťuje odtok prebytočnej vody, čím zabraňuje premokreniu spodnej vrstvy zeminy a uhnívaniu koreňov rastlín. Nopy naopak zadržiavajú vodu na obdobie sucha. V našej ponuke nájdete nopovou fóliu Linop 20-V 800 PERFOR, tiež známu pod názvom garden, s vertikálne orientovanými nopmi výšky 20 mm a plošnou hmotnosťou 800 g/m2.

Nopové fólie s nakašírovanou sieťovinou

Nopové fólie s nakašírovanou sieťovinou sa uplatňujú pri sanácii vlhkých múrov v interiéroch budov, kde slúžia ako výstužná a separačná vrstva vnútornej omietky. Nopová fólia Linop 08-V 600 má vysokú pevnosť a nakašírovaná sieťovina zaistí jednoduchú aplikáciu novej omietky a jej dobrú prídržnosť. Aby ste zaistili prístup vzduchu a odvod vlhkosti z muriva, použite na hornej i spodnej hrane PVC ukončovacie prevetrávacie lišty.

1200x540-2Použitie nopovej fólie Linop 08-V 600 MESH a ukončovacej lišty PVC prevetrávacej

PVC ukončovacie prevetrávacie lišty nainštalované na hornú a spodnú stranu nopovej fólie, zaistia prístup vzduchu a odvod vlhkosti z muriva.

Nopové fólie s nakašírovanou geotextíliou

Typ nopových fólií s nakašírovanou textíliou sa používa na vytvorenie separačnej, filtračnej alebo drenážnej vrstvy. Priestor medzi nopmi vytvára drenážnu vrstvu, geotextília potom zabraňuje zanášaniu tohto priestoru zeminou a inými nečistotami. Fóliu Linop 08-D 500/100 GEO umiestnite nopami smerom od konštrukcie, zároveň na spodnej strane vykonajte drenáž.

Z čoho sú nopové fólie vyrobené

Nopové fólie vyrábame z vysokohustotného polyetylénu HDPE, ktorý vyniká dobrými mechanickými vlastnosťami a chemickou odolnosťou. Odoláva prerastaniu koreňov a tlaku zeminy. Nopová fólia môže slúžiť ako ochrana proti radónu a ako poistná hydroizolácia. V týchto prípadoch zaistite spoje butylkaučukovou páskou.

Montáž nopovej fólie

Správna montáž nopovej fólie nie je len o aplikácii fólie na suterénnu stenu, ale aj o správnej skladbe jednotlivých vrstiev materiálov. Tým zaistíte, že použitá nopová fólia splní svoju funkciu.

Inštalácia nopových fólií sa nezaobíde bez príslušenstva, ktoré zaisťuje stabilitu a správne zakončenie fólie tak, aby dlhodobo plnila svoju funkciu.

Na správne ukotvenie nopovej fólie odporúčame použiť špirálne hmoždinky SPH-N, ktoré majú hlavičku v tvare nopu. Stačí ich iba zaskrutkovať do izolantu z extrudovaného či expandovaného polystyrénu, čím nedôjde k porušeniu nopovej fólie. Hmoždinky sú z polyamidu, takže nevzniká tepelný most.

Na zakončenie nopovej fólie použite ukončovacie lišty.

  • Ukončovacie lišty z PVC vyrábame v dvoch variantoch pre NOP 8 mm a pre NOP 20 mm. Plastové lišty nie sú odolné poveternostným vplyvom, preto je nutné ich chrániť pred UV žiarením zásypom z kameniva.

  • Ukončovacia lišta AL pre NOP 8 mm prevetrávacia z lakovaného hliníka je novinkou v našom sortimente. Výhodou hliníkových líšt je dlhá životnosť, tvarová stálosť a integrované ventilačné otvory. Hliníkovú lištu je teda možné umiestniť nad úroveň terénu, nie je ju nutné chrániť pred UV žiarením a vzniká tak funkčný a estetický detail zakončenia nopovky.

Na kotvenie ukončovacích líšt použite špirálnu hmoždinku SPH-NL. Súčasťou hmoždinky je skrutka s fosfátovou antikoróznou úpravou a plastovou krytkou hlavičky. Pokiaľ zakrývaciu lištu nopovej fólie nepoužijete, môže dôjsť k upchatiu a zaneseniu vetranej medzery a nefunkčnosti systému.

Ukončovacia lišta AL prevetrávacia a ukončovacia lišta PVC

Nopovú fóliu zakončite ukončovacími lištami, ktoré ukotvíte špirálovou hmoždinkou.

Najčastejšie chyby pri inštalácii nopovej fólie

  • Nesprávny výber nopovej fólie: Pri výbere si overte, akú funkciu má nopová fólia plniť a podľa toho vyberte príslušný druh a správne ju nainštalujte.
  • Nesprávna orientácia nopov: Pri montáži na suterénne zateplené murivo by nopy mali byť orientované smerom k stene, aby ste zaistili prúdenie vzduchu a odvetranie vlhkosti. Výnimky, kedy sú nopy otočené smerom od steny, uvádzame vyššie.
  • Montáž na nesúdržný alebo nerovný podklad: Pred montážou podkladovú vrstvu vyrovnajte a zapravte, inak by mohlo dôjsť k mechanickému poškodeniu či natrhnutiu fólie.
  • Zlé upevnenie a ukončenie fólie: Fóliu musíte dobre pripevniť k stene, aby sa nepohla pri zasypávaní alebo pohybe pôdy. Použitie nevhodných upevňovacích materiálov môže viesť k porušeniu a posunu fólie. Zasypávanie kamenivom vykonávajte po malých vrstvách. Dôležité je aj zakončenie nopovej fólie krycími lištami, ktoré plnia funkciu estetickú a hlavne ochrannú.
  • Nedostatočné prekrytie spojov: Spoje medzi jednotlivými pásmi fólie by mali mať dostatočný presah 15–20 cm. Spoje odporúčame zlepiť butylkaučukovou páskou.
  • Dlhodobé vystavenie UV žiareniu: Fóliu chráňte pred slnečným žiarením, ktoré znižuje jej životnosť a funkčnosť, a to napríklad zásypom z kameniva.
  • Chýbajúci alebo zle umiestnený drenážny systém: Na spodnú časť výkopu v mieste ukončenia nopovej fólie položte drenážnu rúrku a zasypte ju štrkom. Drenáž zaistí odvod povrchovej vsiaknutej vody preč od domu.

Chýbajúca ukončovacia lišta a nezakrytá ukončovacia lišta z PVC

Pri chybnom zakončení nopovej fólie (chýbajúca lišta alebo nezakrytie PVC lišty)môže dôjsť k porušeniu fólie a nefunkčnosti systému.

Správna inštalácia nopovej fólie je zásadná pre dlhodobú funkčnosť hydroizolácie budov, na ochranu základov a zabránenie prenikaniu vlhkosti do konštrukcie stavby. Dodržiavanie správnych postupov (od prípravy podkladu cez kotvenie až po ukončenie) zaručí, že nopová fólia splní svoj účel a poskytne spoľahlivú ochranu proti vlhkosti.

Neviete si rady, aká nopová fólia je vhodná pre váš projekt? Obráťte sa na našu technickú podporu LIKOV, kde vám naši špecialisti radi poradia.
