Hmoždinka ThermoDrive-V2 08: inovácia v kotvení ETICS

Hmoždinka ThermoDrive-V2 08 predstavuje novú generáciu upevňovacích prvkov pre ETICS, ktoré sú navrhnuté tak, aby spĺňali najvyššie požiadavky na spoľahlivosť, univerzálnosť a presnosť inštalácie. V tomto článku sa zameriavame na technické aspekty hmoždinky ThermoDrive-V2 08, jej konštrukčné výhody a aplikácie v praxi.

Výhody kotvenia ETICS hmoždinkou ThermoDrive-V2 08

Hlavnou výhodou hmoždinky ThermoDrive-V2 08 oproti ostatným typom je jej univerzálnosť:

• umožňuje povrchovú aj zápustnú montáž

• je vhodná na zdvojovanie ETICS

• pre všetky podklady A, B, C, D, E (od betónu cez tehly po pórobetón)

• pre všetky izolanty (EPS, XPS, minerálna vlna)

• pre hrúbky izolantu 80–420 mm, veľké rozpätie dĺžok 135–455 mm

Oproti tradičním hmoždinkám Oproti tradičným hmoždinkám ponúka ThermoDrive-V2 08 niekoľko ďalších kľúčových výhod.

1. Rozperná zóna je dlhšia, takže kotevná dĺžka je 25–65 mm. Špeciálna konštrukcia rozpernej zóny s viacerými segmentmi, ktoré sa pri inštalácii rovnomerne rozpínajú, zaisťuje pevné uchytenie vo všetkých materiáloch. Z praxe a merania na stavbe vieme, že hodnoty vytiahnutia hmoždinky z podkladu sú vyššie ako 2,5 kN.

2. Tanierik aj telo hmoždinky sú vyrobené z polyethylenu. Hmoždinka má teda vysokú mechanickú pevnosť a únosnosť.

3. Predmontovaná skrutka z pozinkovanej ocele je súčasťou hmoždinky. Montáž prebieha pomocou montážneho bitu LIKOV (torx TX 30 x 160 pre dĺžky hmoždiniek 135–255 mm, torx TX 30 x 250 pre dĺžky hmoždiniek 275–455 mm)

4. K hmoždinke sa dodáva široká škála príslušenstva – taniere s priemerom 90 a 140 mm, priestorovo tvarovaný tanier TDMW-110, montážne bity torx TX 30 x 160 a TX 30 x 250 a montážny tool.

5. Montáž fasádnej hmoždinky ThermoDrive-V2 08 je spoľahlivá a presná.

Teraz podrobnejšie rozoberieme jednotlivé typy montáže, pre ktoré je hmoždinka ThermoDrive-V2 08 určená.

Povrchová montáž ThermoDrive-V2 08 do EPS/XPS

Tento spôsob montáže je predtým najpoužívanejším variantom. Do vopred vyvŕtaného a čistého otvoru sa vloží hmoždinka s predmontovanou skrutkou a poklepom sa dorazí k izolantu. Následne sa zaskrutkuje pomocou montážneho bitu LIKOV tak, aby horná plocha tanierika lícovala s povrchom izolantu. Do stredu hmoždinky sa vloží malá zátka. Úskalím povrchovej montáže je horší súčiniteľ bodovej priestupnosti tepla oproti zápustnej montáži.

Na obrázku vidíte povrchovú montáž ThermoDrive-V2 08 do polystyrénu krok za krokom.

Povrchová montáž ThermoDrive-V2 08 do minerálnej vlny (MW)

Na povrchovú montáž, kde je izolantom minerálna vlna, je možné použiť prídavné taniere s priemerom 90 a 140 mm. Minerálna vlna je materiál s nízkou hustotou a pevnosťou. V prípade aplikácie minerálnej vlny s kolmými vláknami je preto použitie rozširujúcich tanierov nevyhnutné. Ich benefitom je lepšia odolnosť proti pretiahnutiu hmoždinky tepelnou izoláciou a tým aj odolnosť zatepľovacieho systému ETICS proti účinkom sania vetra.

Pri povrchovej montáži bez montážneho toolu niekedy pri zaskrutkovaní dochádza k pretlačeniu taniera pod povrch izolantu, čo je chyba. Preto odporúčame použitie rozšíreného priestorovo tvarovaného taniera TDMW 110, ktorý tento problém eliminuje.

Zápustná montáž s priestorovo tvarovaným tanierikom TDMW-110 do MW

Výhodou zápustnej montáže je eliminácia vzniku tepelných mostov. Súčiniteľ bodovej priestupnosti tepla je v prípade zápustnej montáže iba 0,001 W/K. Montáž s  priestorovo tvarovaným tanierikom sa podľa normy síce radí do kategórie povrchovej montáže, ale vzhľadom na to, že tanierik hmoždinky a skrutka sú skryté pod zátkou, tak ju prakticky môžeme považovať za montáž zápustnú. A to vrátane jej výhod.

Ako montáž prebieha? Do vyvŕtaného a vyčisteného otvoru sa vloží hmoždinka s priestorovo tvarovaným tanierom TDMW-110, pričom tanier musí zapadnúť do poistných prvkov a dorazí sa k izolantu. Následne sa zaskrutkuje pomocou montážneho bitu LIKOV tak, aby horná plocha priestorovo tvarovaného tanierika lícovala s povrchom izolantu. Do stredu tanierika sa vloží zátka s priemerom 65 mm z materiálu zhodného s tepelným izolantom.

Zápustnou metódou montáže hmoždinky do minerálnej vlny eliminujete vznik tepelných mostov.

Zápustná montáž a jej výhody

Výhodou zápustnej montáže nie je len eliminácia vzniku tepelných mostov. Pri správnom prevedení je to aj dokonale hladká plocha. Zapustenie hmoždinky je možné vykonať pomocou frézovania izolantu, ale oveľa lepší a presnejší výsledok dosiahnete pomocou systémového montážneho prípravku (toolu).

Prečo a ako použiť montážny prípravok ThermoDrive-V2 tool?

Montáž pomocou toolu je technicky najlepší a zároveň najrozšírenejší spôsob zapúšťania hmoždiniek. Práca s ním je rýchla, presná a s čistým výsledkom. Tepelná izolácia je po obvode hmoždinky montážnym toolom narezaná a nevzniká tak žiadny odpad.

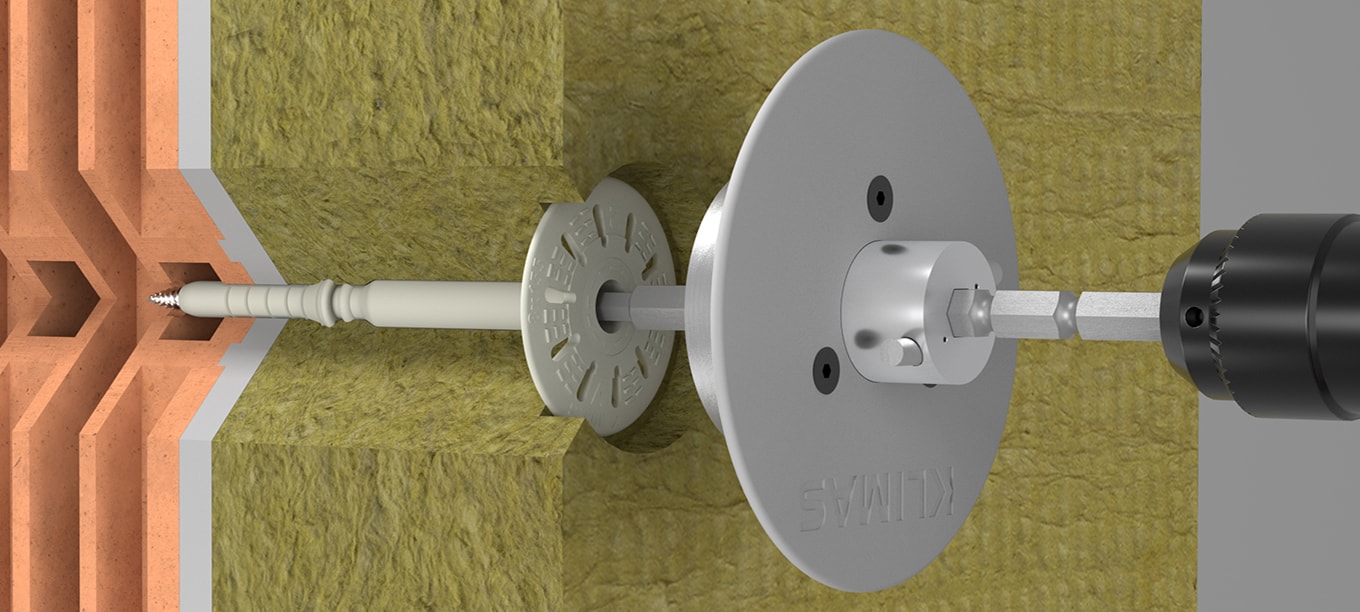

Do vopred vyvŕtaného a vyčisteného otvoru sa vloží hmoždinka s predmontovanou skrutkou a poklepom sa dorazí k izolantu. Následne sa na skrutku nasadí montážny prípravok ThermoDrive-V2 tool a hmoždinka sa zaskrutkuje tak, až sa rozširujúci tanier nástavca dotkne izolantu. Hmoždinka sa opäť prekryje zátkou s priemerom 65 mm z materiálu zhodného s tepelným izolantom.

Vďaka montážnemu toolu je zápustná montáž rýchla, presná a bez odpadu.

Hmoždinka ThermoDrive-V2 08 predstavuje významný krok vpred v oblasti kotvenia zateplenia ETICS. Jej inovatívna konštrukcia, použitie vysoko kvalitných materiálov a široké spektrum aplikácií ju robí ideálnou voľbou pre profesionálov i domácich majstrov. Vďaka svojej spoľahlivosti a jednoduchosti inštalácie je ThermoDrive-V2 08 predurčená stať sa štandardom v modernom stavebníctve.

Potrebujete viac informácií alebo technickú podporu? Kontaktujte technického špecialistu LIKOV.
