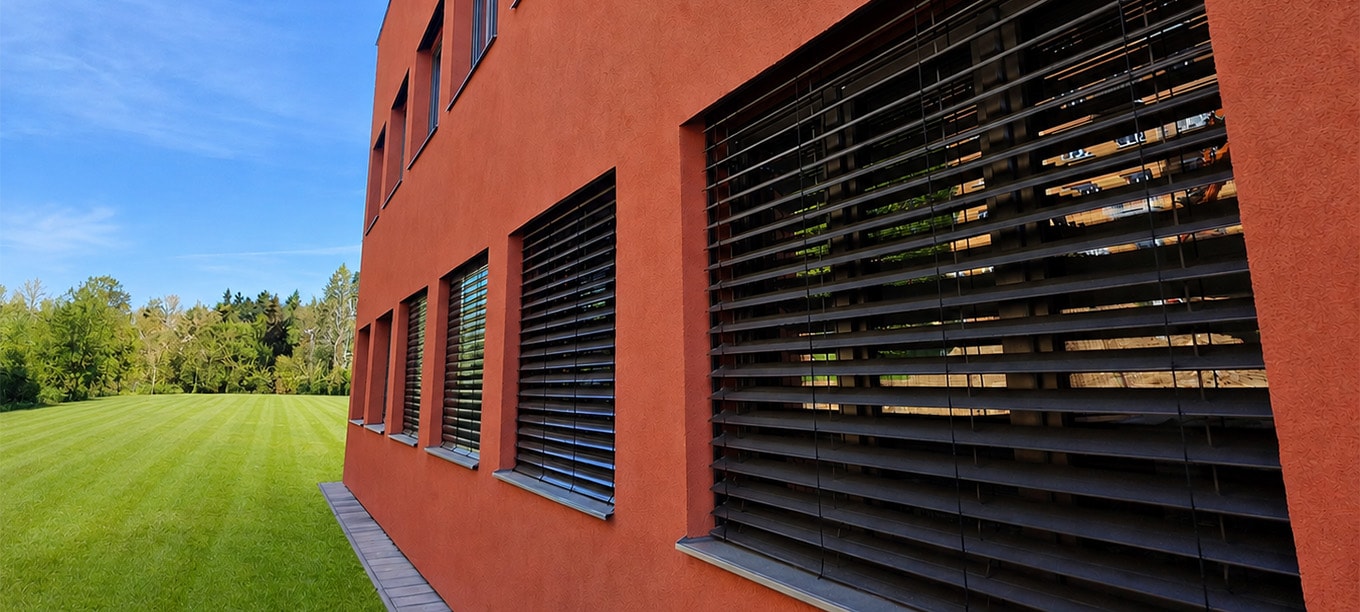

Napojenie ETICS na žalúziové boxy
a vodiace lišty vonkajších žalúzií
Súčasné nízkoenergetické budovy a pasívne domy sú navrhované s dôrazom na minimalizáciu tepelných strát a vysokú vzduchotesnosť obálky budovy. S tým však súvisí aj výrazne vyššia citlivosť interiéru na solárne zisky počas letných mesiacov. Veľké presklené plochy orientované na juh a západ môžu bez účinného tienenia spôsobovať významné prehrievanie interiéru.
Vonkajšie žalúzie sa preto stávajú prakticky nevyhnutnou súčasťou moderných energeticky úsporných stavieb. Na rozdiel od interiérového tienenia zachytávajú slnečnú energiu ešte pred dopadom na zasklenie, čím významne znižujú tepelnú záťaž budovy.
Správne navrhnuté vonkajšie tienenie:
- obmedzuje prehrievanie interiéru,
- znižuje potrebu aktívneho chladenia,
- zvyšuje tepelný komfort užívateľov,
- prispieva k stabilnej vnútornej klíme,
- podporuje energetickú efektivitu budovy.
S rastúcim významom vonkajších žalúzií sa zároveň zvyšujú nároky na správne konštrukčné riešenie detailov ich napojenia na zatepľovací systém ETICS.
Konštrukčné riešenie žalúziových boxov
Žalúziové boxy musia eliminovať vznik tepelných mostov a súčasne zaistiť dostatočnú mechanickú stabilitu.
Existujú rôzne konštrukčné riešenia a rôzne typy montáže žalúziových systémov.

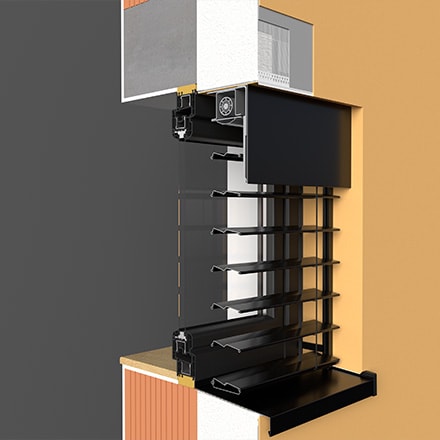

1) Plechové žalúziové boxy – sú boxy z lakovaného hliníkového plechu, môžu byť priznané alebo skryté pod zatepľovacím systémom.
Výhodou tohto riešenia je:
- vysoká pevnosť,
- tvarová stabilita,
- jednoduchá výroba,
- dobrá kompatibilita s väčšinou typov žalúzií.
Plechové boxy predstavujú z hľadiska tepelných mostov kritický detail. Bez kvalitného tepelnoizolačného riešenia môže dochádzať k stratám energie aj ku kondenzácii vlhkosti.
2) Purenitové žalúziové boxy – sú modernejším riešením. Purenit je materiál na báze tvrdej PUR peny s veľmi nízkou tepelnou vodivosťou a vysokou pevnosťou.
Purenitové žalúziové boxy ponúkajú niekoľko zásadných výhod:
- výrazné obmedzenie tepelných mostov,
- vysokú rozmerovú stabilitu,
- dobrú mechanickú únosnosť,
- možnosť priameho napojenia ETICS.
Purenitové boxy sú veľmi vhodné najmä pre pasívne domy, vďaka lepším tepelno-technickým parametrom umožňujú jednoduchšie riešenie detailu nadpražia.
Napojenie ETICS v oblasti nadpražia žalúziových boxov

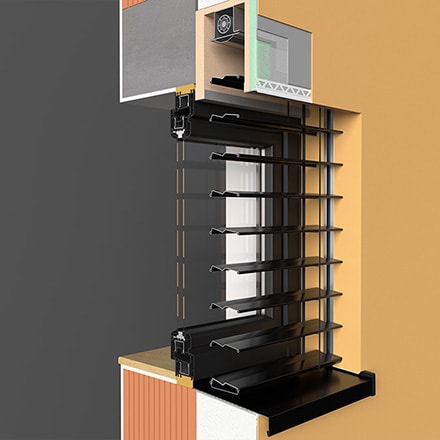

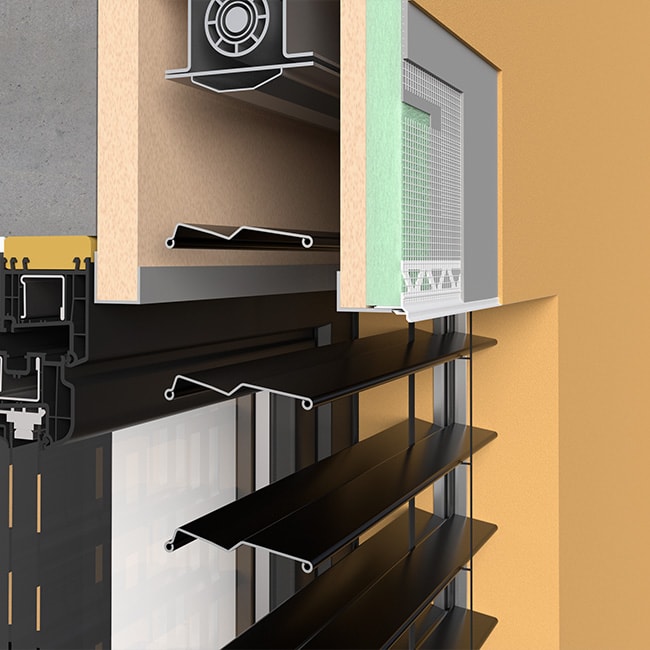

Najlepším riešením je napojenie pomocou prechodovej lišty LW-206-050. Táto lišta umožňuje vytvorenie dilatujúceho spoja a bráni vzniku vlasových trhlín. Lišta LW 206-050 má šírku 50 mm a je možné ju skrátiť v mieste drážky na 30 mm alebo 15 mm podľa hrúbky izolantu. Lišta má tak variabilné použitie a je možné ju použiť na napojenie na purenitové boxy alebo na plechové boxy. Okapnica výšky 7 mm zaisťuje dokonalý odvod stekajúcej vody po fasáde. V mieste okapnice je drážka, ktorá slúži na napojenie líšt spojovacími kolíkmi, prípadne je možné lištu nasunúť na plech.
Napojenie ETICS na vodiace lišty vonkajších žalúzií

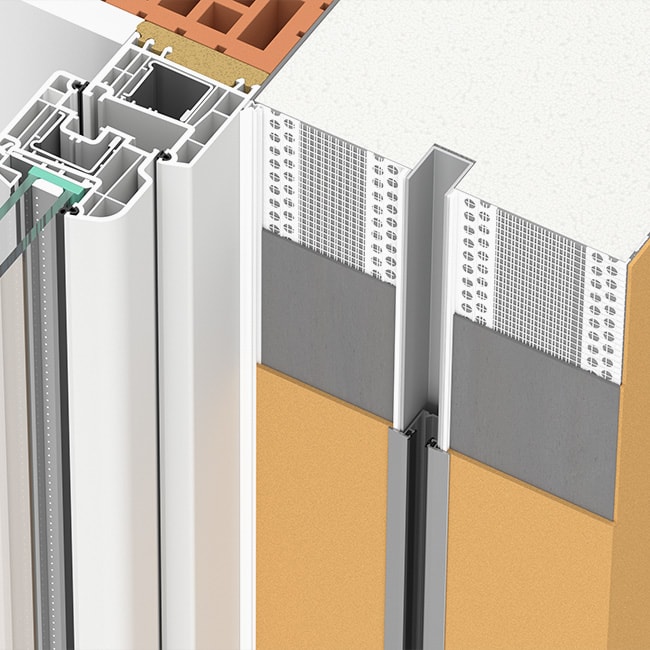

Ďalším miestom, ktorému je nutné venovať pozornosť, je napojenie ETICS na vodiace lišty vonkajších žalúzií. Pokiaľ sú vodiace lišty zapustené do ETICS, je nutné v ostení v mieste napojenia použiť ukončovaciu žalúziovú lištu LC-LZ s penovou samolepiacou páskou. Páska zaistí pružné a vodotesné napojenie na montážny hliníkový U profil, do ktorého sa potom vkladá vodiaca lišta. Dôležité je ukončenie vodiacej lišty a zaistenie odvodu vody na parapet. Pre dilatujúce napojenie zatepľovacieho systému na zapustený parapet je ideálna lišta LX-SPP FLEX.
Nesprávne riešenie detailu môže viesť k zatekaniu vody do systému, vzniku trhlín v omietke a degradácii ETICS.
Napojenie ETICS na rolety

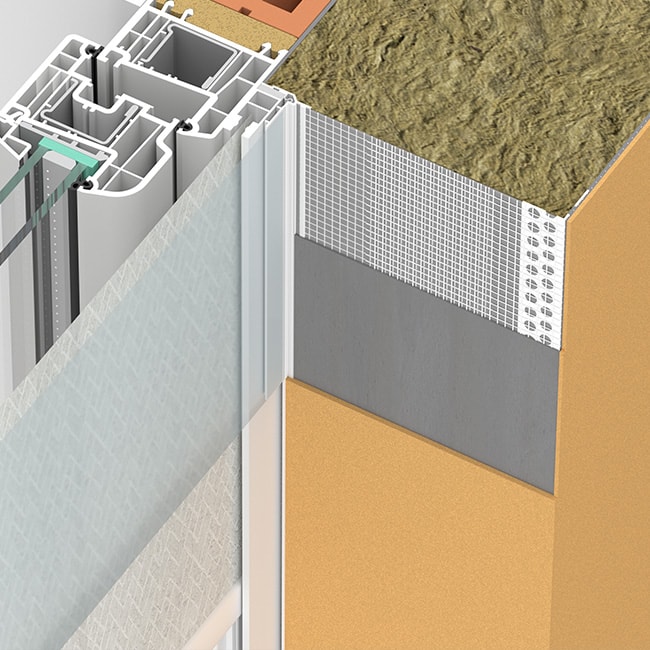

Obdobné princípy platia aj pre napojenie ETICS na predokenné rolety. Tiež tu je nutné riešiť dilatáciu, vodotesnosť a ochranu proti vzniku vlasových trhlín. Pre tento detail je vhodné použiť roletovú začisťovaciu lištu LS3-250, ktorá umožňuje pružné a estetické napojenie omietkového systému na vodiacu lištu vonkajších roliet.
Správne napojenie ETICS na žalúziové boxy a vodiace lišty je dôležitým detailom moderných energeticky úsporných budov. Použitie systémových profilov LIKOV zaisťuje technicky správne a dlhodobo funkčné riešenie.
