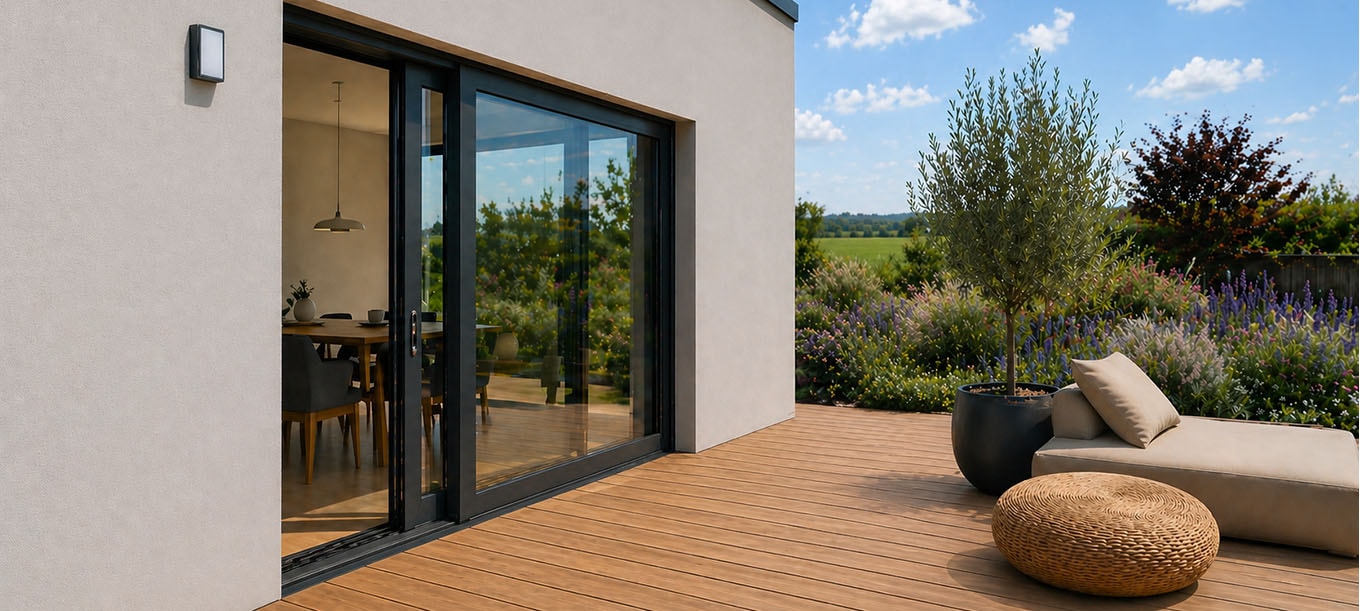

Veľkoformátové okná
– detail napojenia ETICS pomocou 3D líšt

Napojenie okien a dverí na zatepľovací systém musí dlhodobo spĺňať niekoľko zásadných funkcií:

1. Dilatácia
   Okenné lišty zabezpečujú pružné spojenie medzi rámom okna a fasádou. Zabraňujú vzniku trhlín spôsobených rozdielnou tepelnou rozťažnosťou materiálov a mechanickým namáhaním.
2. Ochrana pred vodou
   Lišty obsahujú tesniaci profil, membránu z mäkčeného PVC alebo vode odolnú expanznú pásku, ktorá bráni prenikaniu vody a nečistôt do skladby ETICS.
3. Vzduchotesnosť
   Vnútorné omietkové lišty spolu s parotesnou páskou zo strany interiéru zabezpečujú utesnenie pripájacej škáry, čo je nevyhnutné na dosiahnutie vyhovujúceho výsledku blower-door testu v pasívnych domoch.
4. Zjednodušenie stavebných prác

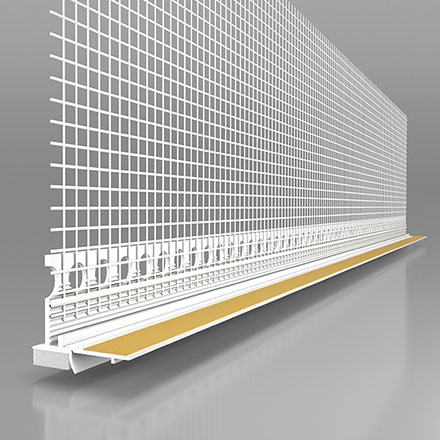

   Lišty uľahčujú aplikáciu omietok a vďaka odlamovacej lamele chránia rámy okien pred znečistením počas nanášania stierkovej hmoty a finálnej povrchovej úpravy.
5. Estetika detailu
   Profily vytvárajú čistý prechod medzi fasádou a oknom, čo prispieva k reprezentatívnemu vzhľadu celej stavby.

Moderné stavby dnes bežne využívajú veľkoformátové okná, často v tmavých odtieňoch a s montážou v líci alebo pred lícom steny. To zásadne ovplyvňuje správanie konštrukcie – najmä z hľadiska tepelnej rozťažnosti.

Z toho vyplýva jasné pravidlo použitia:

1D lišty (trieda 3): vhodné len pre menšie okná (cca do 2 m²) v klasickom ostení

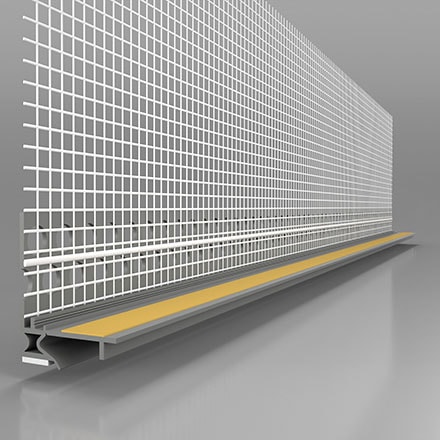

2D lišty (trieda 2): pre montáž v líci steny (hrúbka izolácie do 160 mm)

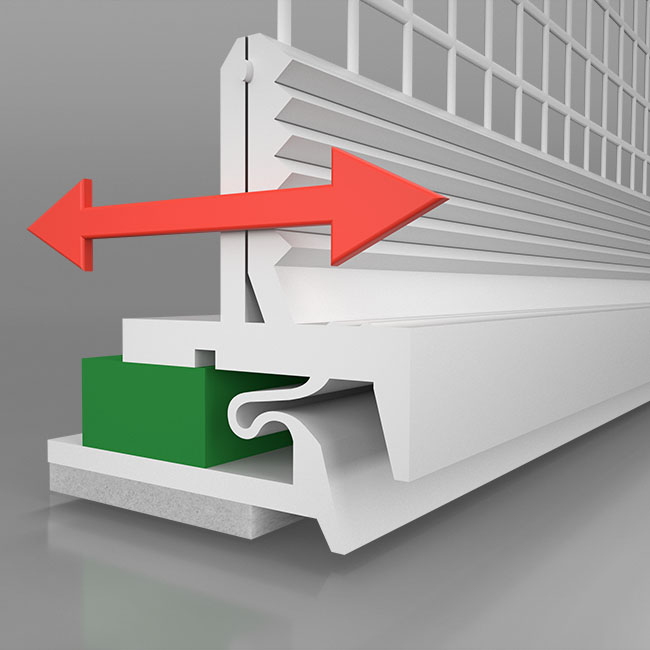

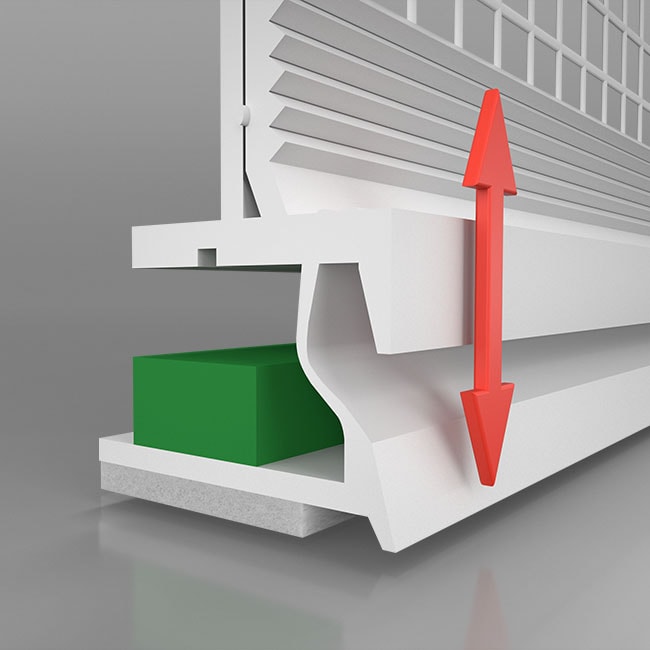

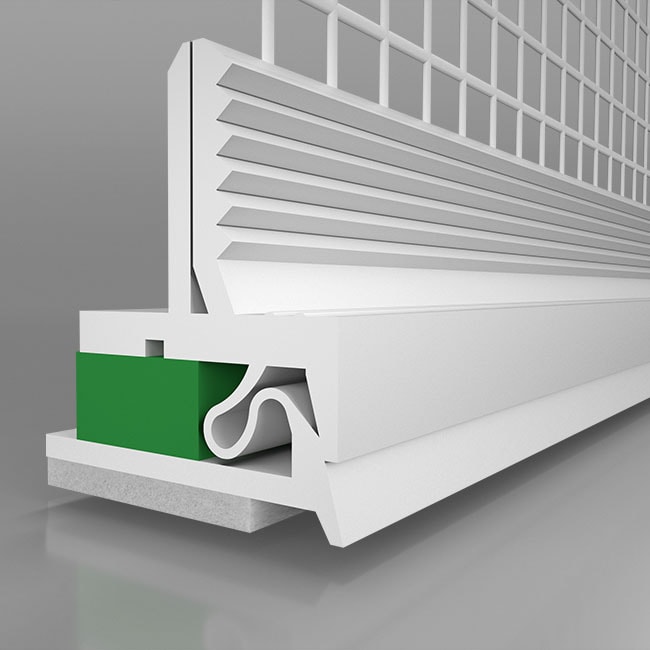

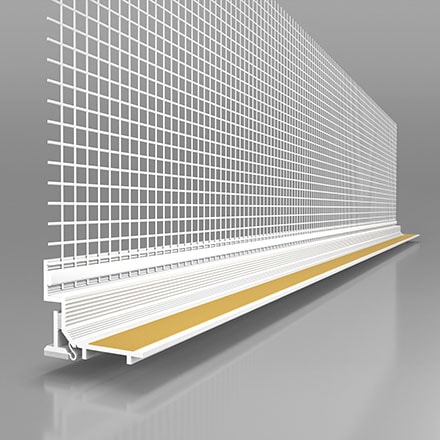

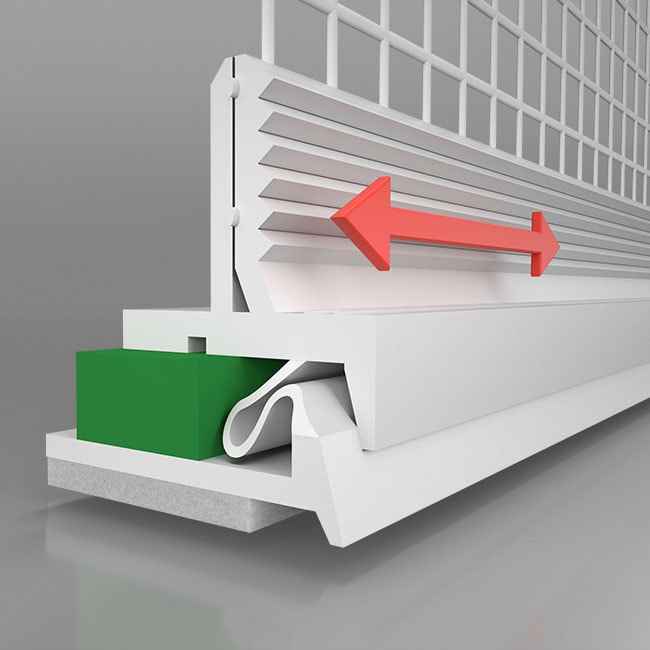

3D lišty (trieda 1): nevyhnutné pre veľkoformátové okná a predsunutú montáž

Použitie nevhodnej lišty (napr. 1D pri veľkých otvorových výplniach) často vedie k odlepeniu lišty, vzniku škáry a následnému zatekaniu vody do systému. LIKOV ponúka všetky typy plastových líšt od najzakladanejších 1D líšt, ktoré umožňujú dilatáciu len v jednom smere kolmom na rám okna, až po 3D lišty umožňujúce dilatáciu v troch smeroch v rozsahu až 5,5 mm. Lišty testujeme vo vlastnom vývojovom centre a certifikáciu vykonávame v IFT Rosenheim. Vzorky musia vydržať 9000 cyklov namáhania vo všetkých smeroch v rozsahu zodpovedajúcom danej triede. Všetky lišty certifikujeme a testujeme v TZÚS.

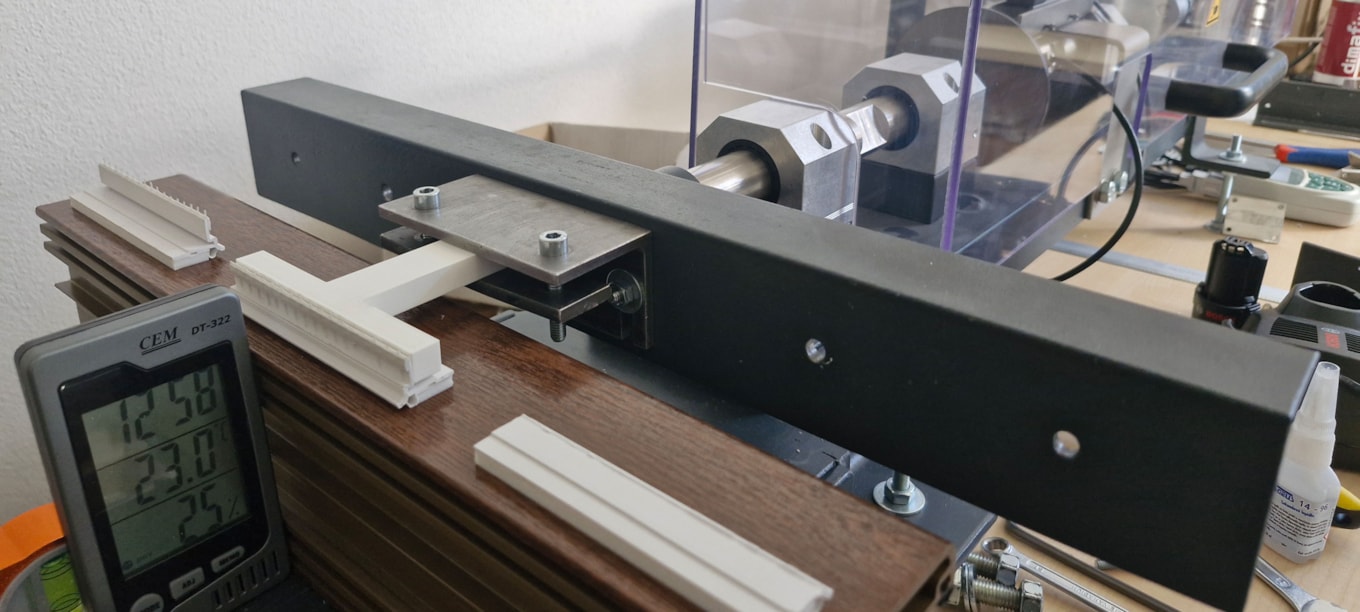

Testovanie líšt LS3-200 v laboratóriu LIKOV.

Pri exponovaných detailoch, akými sú veľké okná, je potrebné riešiť aj vode odolnosť. Kvalitné lišty musia spĺňať požiadavky na odolnosť voči hnanému dažďu podľa EN 1027 (testuje sa pre 600 Pa). Najmä lišty vyššej triedy obsahujú integrované membrány, ktoré zabezpečujú dlhodobú ochranu pred prenikaním vody. Bez tohto riešenia dochádza k degradácii izolácie a strate jej tepelnoizolačných vlastností. Aby sa dosiahlo funkčné vodeodolné riešenie, je nevyhnutné použiť vhodnú lištu s ohľadom na veľkosť otvorovej výplne, typ montáže, typ zatepľovacieho systému a očakávané zaťaženie poveternostnými vplyvmi (orientácia voči svetovým stranám).

Ani tá najlepšia lišta nebude fungovať, pokiaľ nie je správne aplikovaná. Zásadné kroky zahŕňajú:

• nalepenie na čistý a pripravený rám okna
• použitie prítlačného kolieska pre dokonalé priľnutie
• správne zapracovanie výstužnej tkaniny
• dodržanie technologických postupov výrobcu

Napájacie lišty tvoria len malú časť rozpočtu ETICS, ich význam je však zásadný. Vhodne zvolená lišta pre daný detail a profesionálne vyhotovený zatepľovací systém zaistí životnosť a funkčnosť ETICS po dobu desiatok rokov. Je dobré si uvedomiť, že chybné riešenie pripojenia rámov môže spôsobiť rad problémov od vysokých tepelných strát, degradácie detailu až po lokálnu možnosť vzniku plesní. Dodatočná oprava ETICS je bohužiaľ veľmi nákladná.

Veľkoformátové okná prinášajú vysoké nároky na riešenie detailov. Napojenie ETICS na rám okna nie je miesto pre kompromisy. Ak má byť výsledkom stavba, v ktorej je bývanie radosťou a nie starosťou, je potrebné venovať týmto detailom maximálnu pozornosť.

Ďalšie informácie nájdete v blogovom článku Dôležitosť začisťovacích líšt pre okná a dvere.
